袋式除尘器清灰方式

发表时间 : 2018-10-5  浏览 : 2181
   【袋式除尘器清灰方式】可以分为四大类(脉冲喷吹清灰方式、机械反吹清灰方式、压差喷吹清灰方式、机械振打清灰方式),各类清灰工作原理请见下文。

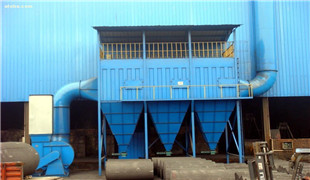

袋式除尘器图片
脉冲喷吹清灰方式
   袋式除尘器时间清灰方式:本除尘设备在长时间收尘时,布袋外表积灰增厚,根据观察累计经验调节脉冲控制器在规定的设置时间将脉冲阀打开,让外接高压储气罐里的压缩空气通过脉冲阀,经过喷吹管由滤袋口上方的喷吹嘴喷向滤袋内部。由于滤袋内袭击来的压缩空气大于收尘的负压,滤袋瞬间速膨。脉冲控制器将脉冲阀间隔频繁打开关闭,控制压缩空气喷吹。除尘设备是负压收尘利用滤袋过滤,而脉冲压缩空气喷吹对滤袋是正压。滤袋受到正负压控制,就像脉搏一样一下一下膨胀收缩将积在滤袋表面的灰尘抖落,直到脉冲清灰设置时间完成后,从而达到清灰目。这就是时间脉冲喷吹清灰方式。
机械反吹清灰方式
   过滤工况—含尘气流由切向进入过滤室上部空间,由於入口为蜗壳型。大颗粒及凝聚尘粒在离心力作用下沿筒壁旋落灰斗。小颗粒尘弥散于过滤室袋间空隙从而被滤袋阻留。粘附在滤袋外层,净化空气透过滤壁经花板上滤袋导口汇集于清洁室,由通风机吸出而排放于大气中。
再生工况—随着过滤工况的进行,阻留粉尘逐渐增厚因而滤袋阻力逐渐增加。当达到反吹风控制阻力上限时,根据需要可以手动开启反吹风机,也可由差压变送器发出讯号自动启动反吹风机及反吹风旋臂传动机构进行反吹。自控装置我公司也可以配套提供。具有足够动量的反吹风气流由旋臂喷口吹入滤袋导口,阻挡过滤气流并改变袋内压力工况,引起滤袋实质性振击,抖落积尘。旋臂分圈逐个反吹。当滤袋阻力降到下限时,反吹风机构手动关闭或自动停止工作,为节约反吹风机动力,减少反吹风量对于三、四圈(即144ZC—Ⅱ20ZC—型)布袋除尘器设有分圈反吹机构使每次只反吹一个滤袋。这就是机械反吹清灰方式。
压差喷吹清灰方式
   袋式除尘器压差清灰方式:本除尘设备在长时间工作时,滤袋外表积灰增厚是除尘器收尘阻力增加,滤室内部压力增大达到一定值后触动脉冲清灰控制仪传感器,脉冲控制仪信号传给脉冲控制阀打开。让外接高压储气罐里的压缩空气通过脉冲阀,经过喷吹管由滤袋口上方的喷吹嘴喷向滤袋内部。由于滤袋内袭击来的压缩空气大于收尘的负压,滤袋瞬间速膨。脉冲控制器将脉冲阀间隔频繁打开关闭,控制压缩空气喷吹。除尘设备是负压收尘利用滤袋过滤,而脉冲压缩空气喷吹对滤袋是正压。滤袋受到正负压控制,就像脉搏一样一下一下膨胀收缩将积在滤袋表面的灰尘抖落。滤室内压力下降到一定值后,能够正常收尘时脉冲清灰才完成清灰工作。这就是压差喷吹清灰方式。
机械振打清灰方式
   机械振打清灰方式:除尘设备设计成若干独立室,清灰逐室进行。由电机和减速机构带动传动轴上,设有与仓室数量相同的凸轮,每个凸轮控制一个拨叉。当某仓室清灰时,凸轮带动拨叉吊挂滤袋的吊架向上提起,随后突然落下,滤袋得以抖动,是滤袋表面的粉尘脱落。同时振打机构使该仓室的排气阀关闭,切断含尘气流通道,反吹气流进口开启,干净气体借助负压(或反吹风机)从反方向吹入滤袋内,促进滤袋清灰。
